MEDIDORES DIGITALES


TURBINA- Medidor de flujo tipo TURBINA DIGITAL, industrial serie G2 Marca FLOMEC / GPI

Código: G2 GPI/FLOMEC
VER PDF

Rime Fluid Systems distribuidor autorizado GPI / FLOMEC

TURBINA -Medidor tipo turbina industrial serie G2 Marca FLOMEC / GPI, diseñados para cada aplicación en específico ofreciendo alta precisión a un bajo costo, son compactos e incluyen un diseño independiente. La elección de la turbina depende del índice de flujo, tamaño de línea, certificación de presión, tipo de conexión, compatibilidad química y rango de temperatura, mantenimiento en el lugar de instalación.

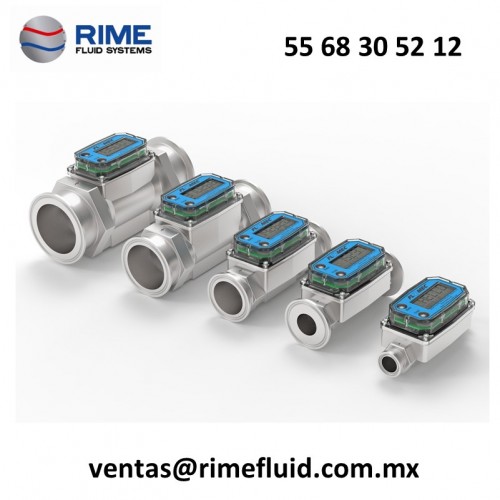

Medidores tipo TURBINA Serie G2                   RIME FLUID SYSTEMS: DISTRIBUIDOR AUTORIZADO FLOMEC / GPI

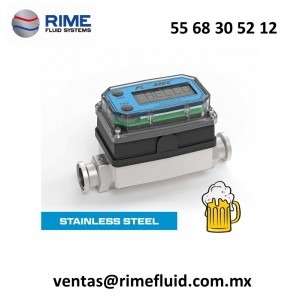

  Medidor G2S  en Acero Inoxidable para la mayoría de agua, productos químicos y combustibles.

  • Material: Acero Inoxidable 316
  • Tipo de conexión: NPT o ISO (hembra)
  • Diámetros disponibles: DN 15, DN 20, DN 25 DN 40 Y DN 50
  • Rango de flujo:  1/2 PULGADA 1-10 GPM (3.8-38 LPM), 3/4 PULGADA 2-20 GPM (7.6-75.7 LPM), 1 PULGADA 5-50 GPM (18.9-190 LPM), 1 1/2 PULGADA 10-100 (38-380 LPM) Y 2 PULGADAS 20-200 GPM (76-760 LPM)
  • Exactitud: +- 2.0% - +- 1.0%
  • Repetibilidad: +- 0.1%
  • Presión: 1,500 PSI / 102 BAR
  • Rango de temperatura: -40°F A +250°F (-40°C - +121°C) con display local de -10°C A 60° C

 Medidor G2H Acero Inoxidable Alta presión

  • Material: Acero Inoxidable 316
  • Tipo de conexión: NPT o ISO (hembra)
  • Diámetros disponibles disponibles: DN15, DN20, DN25, DN40, DN50
  • Rango de flujo:  1/2 PULGADA 1-10 GPM (3.8-38 LPM), 3/4 PULGADA 2-20 GPM (7.6-75.7 LPM), 1 PULGADA 5-50 GPM (18.9-190 LPM), 1 1/2 PULGADA 10-100 (38-380 LPM) Y 2 PULGADAS 20-200 GPM (76-760 LPM)
  • Exactitud: +- 2.0% - +- 1.0%
  • Repetibilidad: +- 0.1%
  • Presión: 3,000 PSI / 207 BAR
  • Rango de temperatura: -40°F  a +250°F (-40°C a +121°C) con display local de -10° C a 60° C

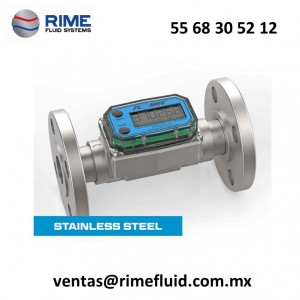

Medidor G2F Acero Inoxidable Brida ANSI

  • Material: Acero Inoxidable 316
  • Tipo de conexión: Brida 150# ANSI F
  • Diámetros disponibles: DN25, DN40 Y DN2"
  • Rango de flujo:  1 PULGADA 5-50 GPM (18.9-190 LPM), 1 1/2 PULGADA 10-100 (38-380 LPM) Y 2 PULGADAS 20-200 GPM (76-760 LPM)
  • Repetibilidad: +- 0.1%
  • Presión: Normativa de la brida
  • Rango de temperatura: -40°F a +250°F (-40°C a +121°C)  con display local de -10°C A 60° C

Medidor G2T Acero Inoxidable Sanitaria Tri-clover

  • Material: Acero Inoxidable 316
  • Tipo de conexión: Tri-Clover
  • Diámetros disponibles: DN15, DN20, DN25, DN40 Y DN50
  • Rango de flujo: 1 PULGADA 5-50 GPM (18.9-190 LPM), 1 1/2 PULGADA 10-100 (38-380 LPM) Y 2 PULGADAS 20-200 GPM (76-760 LPM)
  • Repetibilidad: +- 0.1%
  • Presión: Limitada por tamaño de conexión, tamaño de abrazadera y temperatura.
  • Rango de temperatura: -40°F a +250°F (-40°C - +121°C), con display local de -10° C a 60° C

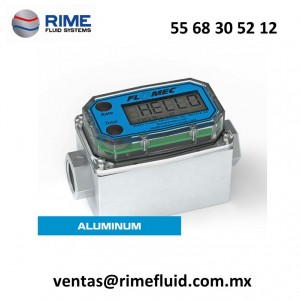

Medidor G2A Aluminio para productos derivados del petróleo

  • Material: Aluminio
  • Tipo de conexión: NPT o ISO (hembra)
  • Diámetros disponibles: DN15, DN20, DN25, DN4O y DN 50
  • Rango de flujo: 1/2 PULGADA 1-10 GPM (3.8-38 LPM), 3/4 PULGADA 2-20 GPM (7.6-75.7 LPM), 1 PULGADA 5-50 GPM (18.9-190 LPM), 1 1/2 PULGADA 10-100 (38-380 LPM) Y 2 PULGADAS 20-200 GPM (76-760 LPM)
  • Exactitud: +- 2.0% - +- 1.0%
  • Repetibilidad: +- 0.1%
  • Presión: 300 PSI / 21 BAR
  • Rango de temperatura: -40°F a +250°F (-40°C a +121°C) y con display local de -10° C a 60° C

Medidor G2B Latón

  • Material: Latón
  • Tipo de conexión: NPT o ISO (hembra)
  • Diámetros disponibles: DN15, DN20, DN25, DN4O y DN 50
  • Rango de flujo: 1/2 PULGADA 1-10 GPM (3.8-38 LPM), 3/4 PULGADA 2-20 GPM (7.6-75.7 LPM), 1 PULGADA 5-50 GPM (18.9-190 LPM), 1 1/2 PULGADA 10-100 (38-380 LPM) Y 2 PULGADAS 20-200 GPM (76-760 LPM)
  • Exactitud: +- 2.0% - +- 1.0%
  • Repetibilidad: +- 0.1%
  • Presión: 300 PSI / 21 BAR
  • Rango de temperatura: -40°F a +250°F (-40°C  a +121°C) y con display local de -10° C a 60° C

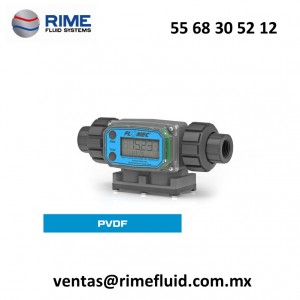

Medidor G2P PVDF para productos químicos agresivos.

  • Material: PVDF
  • Tipo de conexión: NPT o ISO (hembra)
  • Diámetros disponibles: DN15 y DN25
  • Rango de flujo: 1/2 PULGADA 1.2-12 GPM (4.5 - 45.4 LPM),  1"5-50 GPM (18.9-190 LPM)
  • Exactitud: +- 2.0% /- 1.0%
  • Repetibilidad: +- 0.3%
  • Presión: 150 PSI / 10,2 BAR
  • Rango de temperatura: 20° F hasta+180° F (-28° C hasta +82° C) y con display local de -10° C a 60°

OPCIONALES:

  •  MODULO DE SALIDA 4-20 mA y PULSO
  •  CERTIFICADO DE CONFORMIDAD
  •  CERTIFICADO DE MATERIALES
  • CERTIFICADO NIST
  • MÓDULO DISPLAY REMOTO PARA DISPLAY Q9
  •  KIT DE CABLE  CON 100 PIES # 9501 (2 CONDUCTORES)
  •  KIT DE CABLE CON 100 PIES #9363 (3 CONDUCTORES)
  •  KIT PARA ALTA TEMPERATURA PARA DISPLAY Q9 (185 °F / 85°C)
  • KIT ADAPTADOR DE 90° PARA DISPLAY Q9
  • Q9 PROGRAMA INCLUYE CABLE USB Y LIGA PARA BAJAR EL SOFTWARE


Tecnología de turbinas: Medidor de velocidad que tiene una turbina húmeda (rotor) que gira proporcionando la velocidad del flujo.

El flujo fluye contra las palas en ángulo del rotor, por lo que hace que gire.

- El eje del rotor está soportado en el canal del medidor mediante cojinetes de deslizamiento en los soportes. El líquido en el canal lubrica estos cojinetes de deslizamiento.

Estas palas están equipadas con incersiones ferrosas o son inherentemente ferrosas. Una bobina captadora con un núcleo magnético se encuentra fuera del canal . Está bobina produce un campo magnético que penetra en el canal.

A medida que el rotor gira, el material ferroso interrumpe el campo magnético de la bobina captadora produciendo un pulso electrónico.

Este pulso electrónico puede luego ser procesado por un procesador y mostrarse y/o transmitirse en varios factores de escala o como pulsos sin procesar
